Del cajetín a la huella:componer, cerrar e imprimir una forma tipográfica
Birveme reúne notas de taller sobre el oficio de imprimir en relieve con tipos móviles: cómo se ordena una caja, cómo se espacia una línea, qué sostiene realmente una forma dentro de la rama y por qué la misma composición deja una huella distinta según la prensa, la tinta y el papel.
El texto que sigue recorre el proceso en el orden en que ocurre delante de la máquina, desde el primer tipo que se coloca en el componedor hasta el momento de distribuir la forma y devolver cada letra a su cajetín. No es un manual cerrado ni una guía de compra: son observaciones ordenadas, pensadas para quien se acerca a un taller tipográfico y quiere entender qué está mirando.
El chibalete, la caja tipográfica y los tipos de plomo
Un taller de tipografía empieza por el mueble. El chibalete guarda cajas planas divididas en cajetines de tamaño desigual: los más amplios corresponden a las letras que más se repiten en la lengua, y los estrechos, a las que aparecen poco. Esa distribución no es decorativa. La mano aprende un recorrido y, con el tiempo, compone sin mirar; cuando alguien coloca una letra en el cajetín equivocado, el error no aparece en ese momento, sino semanas después, en mitad de una palabra.

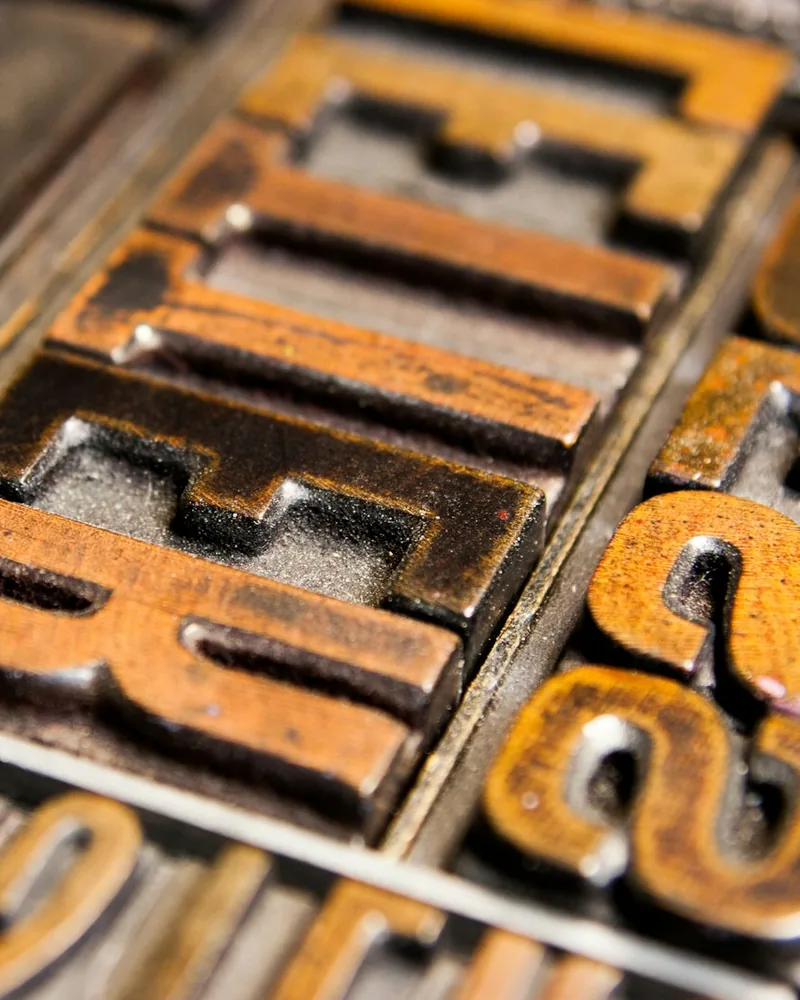

Cada tipo es una pieza de metal con una altura fija —la altura tipográfica— y una cara en relieve invertida. Lo que se ve en el plomo está al revés, y lo que se lee en el papel está al derecho. En el pie de la letra hay una muesca, el cran, que sirve de aviso táctil: si el cran mira hacia el operador mientras se compone, la letra está bien orientada. Un cran distinto dentro de la misma línea suele significar que se ha colado un tipo de otra fundición o de otro cuerpo.
La composición se hace en el componedor, una regla metálica de medida ajustable. Las líneas se van formando de izquierda a derecha con las letras boca abajo, y al terminar cada una se comprueba que quede firme al inclinar levemente la herramienta. De ahí pasan a la galera, donde se acumula el texto y se ata con un bramante antes de moverlo.
Comprobaciones antes de dar una caja por ordenada
- Todos los tipos del mismo cuerpo y la misma familia dentro de cada caja.
- Crans homogéneos: un pie distinto indica material ajeno.
- Caras sin golpes ni bordes aplastados por una presión anterior excesiva.
- Cajetines sin restos de tinta seca ni polvo metálico en el fondo.
- Versalitas, cifras y signos separados de las minúsculas que se les parecen.
Espaciar: interlíneas, cuadratines y material de relleno
Lo que no se imprime ocupa más espacio en la forma que lo que sí se imprime. Todo el material de espaciado —espacios finos, cuadratines, regletas, interlíneas y las piezas grandes de relleno que rodean el bloque de texto— es más bajo que la altura tipográfica, de modo que la tinta nunca lo alcanza. Su trabajo es doble: repartir el aire dentro de la página y, sobre todo, apretar. Una forma se sostiene porque los blancos empujan a los tipos unos contra otros.
El espaciado entre palabras se corrige espacio a espacio hasta que la línea llena exactamente la medida del componedor. Una línea floja se desarma al levantarla; una línea demasiado apretada abomba y desplaza a las vecinas cuando se cierra la forma. El equilibrio se nota al tacto antes que a la vista.
Las interlíneas separan renglones y regulan el color del bloque: un texto con más aire entre líneas se lee más ligero y perdona mejor un ligero engrosamiento de la letra en el papel. Las piezas de relleno completan el resto de la superficie hasta los bordes de la rama, y conviene combinarlas en trabas cruzadas, no en columnas rectas continuas, para que el conjunto no ceda por una sola junta.
Señales de un espaciado mal resuelto
- Ríos blancos verticales que atraviesan el párrafo de arriba abajo.
- Líneas que se aflojan al inclinar la galera unos grados.
- Blancos que suben y se ensucian de tinta durante la tirada.
- Bloques de relleno alineados en una junta larga y continua.
- Medidas mezcladas que obligan a forzar la cuña para cuadrar.

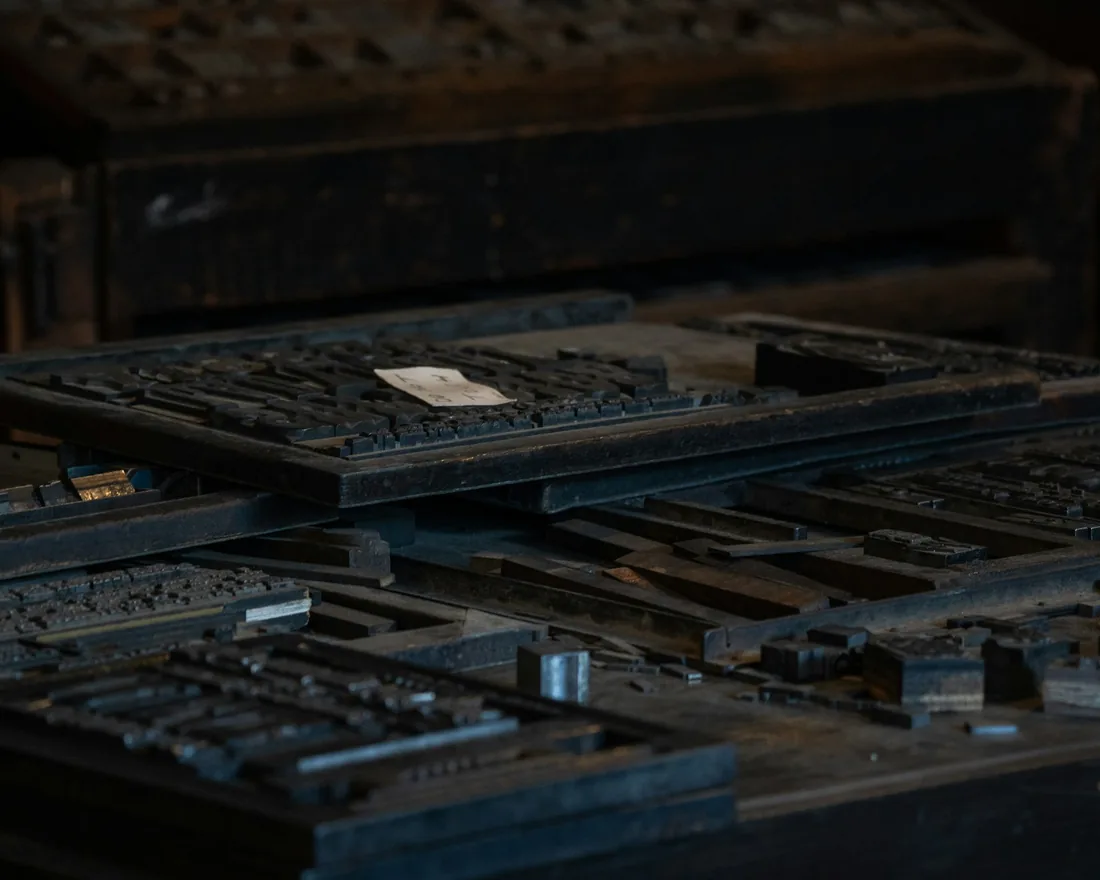

Imposición y cierre de la forma dentro de la rama
Trasladar la composición desde la galera a la rama es el momento más delicado del proceso. La forma se coloca sobre una superficie perfectamente plana, se rodea de material de relleno y se aprieta con cuñas o cierres mecánicos repartidos en dos lados contiguos, nunca en los cuatro a la vez. Apretar poco a poco y de forma alterna evita que el bloque se desplace hacia un rincón.
La imposición decide además la posición del texto en el pliego: márgenes, cabeza, pie y, si hay varias páginas en la misma rama, el orden en que quedarán al plegar. Un error aquí no se ve hasta la primera prueba, cuando el texto aparece desplazado o el pliego se pliega al revés.
La prueba de que la forma está bien cerrada es sencilla y antigua: levantarla unos centímetros sobre la mesa por una esquina. Si nada se mueve y no cae ninguna pieza, se puede llevar a la prensa. Si algo cede, conviene aflojar del todo y empezar de nuevo, en lugar de compensar con más presión en la cuña.
Orden de trabajo al cerrar
- Colocar la composición sobre la piedra sin arrastrarla.
- Rodearla de relleno con juntas cruzadas y sin huecos.
- Ajustar las cuñas alternando entre los dos lados de cierre.
- Comprobar con una regla que ningún tipo sobresalga en altura.
- Levantar la forma por una esquina antes de moverla.
Minerva y plano-cilíndrica: dos maneras de aplicar presión
La prensa de platina, conocida como minerva, cierra dos superficies planas una contra otra: la forma queda en la platina fija y el papel viaje sobre la móvil. Todo el pliego recibe presión en el mismo instante, lo que exige una fuerza considerable y limita el formato, pero da un contacto muy uniforme y un ritmo de trabajo cómodo para tarjetas, etiquetas y textos breves.
La plano-cilíndrica funciona de otro modo. La forma se desplaza en un carro plano y un cilindro hace rodar el papel sobre ella, de manera que la presión recorre la página como una línea que avanza. Admite formatos mayores con menos esfuerzo, aunque obliga a cuidar el momento exacto en que el papel entra en contacto con el metal.
Elegir entre una y otra no es una cuestión de calidad, sino de formato, de tirada y del tipo de original. Una misma forma, montada en las dos máquinas, pedirá arreglos distintos y dará una huella con carácter propio en cada caso.
Registro y arreglo: dos operaciones que se confunden a menudo
El registro sitúa la imagen en el lugar correcto del papel y, cuando hay más de una pasada, hace coincidir cada nueva impresión con la anterior. Se resuelve con topes y guías: dos en el borde de entrada y uno lateral, siempre los mismos durante toda la tirada. Si el pliego se apoya cada vez en un punto distinto, no hay forma de sostener el registro.
El arreglo es otra cosa. Con la forma ya bien situada, se trata de igualar la presión sobre toda su superficie, porque ni el metal ni la platina son perfectos. Se hace añadiendo recortes finos de papel detrás de las zonas que imprimen débiles y rebajando el soporte donde el negro sale demasiado cargado. Es un trabajo de fracciones de milímetro, y en tipografía suele ocupar más tiempo que la propia tirada.
Conviene hacer las dos operaciones en orden y por separado: primero el registro, con presión baja y sin tinta o con muy poca; después el arreglo, comparando pruebas sucesivas a contraluz y anotando en cada una qué se cambió. Mezclarlas lleva a corregir con presión lo que era un problema de posición, y al revés.
La tinta y su batido en los rodillos
La tinta tipográfica es densa y pastosa, muy distinta de la que se usa en otros sistemas. Se toma en cantidad pequeña y se extiende sobre la mesa de entintado hasta formar una película delgada; a partir de ahí los rodillos la reparten y la afinan en cada vuelta. El batido, ese ruido característico antes de empezar, no es un trámite: sirve para que la capa quede homogénea y sin grumos antes de que toque el metal.
Casi todos los defectos que parecen de presión son en realidad de tinta. Un exceso rellena los contornos, engorda la letra y ensucia los blancos; una capa insuficiente deja el gris irregular y hace que las zonas de mucha superficie salgan moteadas. Añadir siempre poco y esperar unas vueltas de rodillo es mejor que corregir hacia abajo, porque quitar tinta del circuito exige limpiarlo entero.
Los rodillos merecen atención propia. Su altura respecto a la forma debe permitir que rocen la cara de los tipos sin golpearla, y su superficie tiene que estar limpia y sin zonas endurecidas. Un rodillo gastado deposita más tinta en unos puntos que en otros y produce bandas que ningún arreglo posterior corrige.
Rutina de entintado
- Empezar con menos tinta de la que parece necesaria.
- Dejar batir el tiempo suficiente antes de la primera prueba.
- Revisar que los rodillos toquen la letra sin marcar el hombro.
- Vigilar los blancos: si se ensucian, sobra tinta o falta altura.
- Limpiar el circuito completo antes de cambiar de color.
Presión, mordido y profundidad de la huella
La huella marcada se ha vuelto un rasgo buscado, pero conviene entender qué ocurre en el papel cuando se fuerza. La presión no dibuja: empuja. Un mordido profundo desplaza fibra hacia los lados, redondea los perfiles y, en cuerpos pequeños, cierra los ojos de las letras. En textos largos, la lectura se resiente antes que la estética.
El plomo también paga esa factura. Los tipos son de una aleación relativamente blanda y las caras finas se deforman con el uso si se trabaja siempre al límite. Cuando una fundición está pensada para durar, la presión correcta es la mínima que deposita la tinta de manera uniforme, apenas con un relieve perceptible al pasar el dedo por el reverso.
Como criterio práctico, es preferible ajustar primero el entintado y el arreglo y solo después tocar la presión general. Si al bajarla el gris se mantiene parejo, el resto era exceso.
Elegir papel para imprimir en relieve
El papel decide buena parte del resultado antes de que la máquina se ponga en marcha. Los papeles blandos, voluminosos y con algo de humedad reciben bien el relieve y perdonan pequeñas irregularidades de la forma; los muy satinados y compactos devuelven un contorno nítido pero delatan cualquier fallo de arreglo.
La dirección de la fibra importa tanto como el gramaje. Si el pliego va a plegarse, la fibra debe correr paralela al doblez, o el lomo se agrietará. Y en trabajos a varias pasadas, un papel que cambia de dimensión con la humedad ambiental hace imposible mantener el registro entre un día y el siguiente.
Qué mirar en una resma antes de empezar
- Dirección de fibra respecto al lado de entrada y al plegado previsto.
- Gramaje y volumen: cuánto relieve admite sin marcar el reverso.
- Superficie: rugosa para huella suave, lisa para contorno definido.
- Estabilidad dimensional si la tirada se hará en varias jornadas.
- Bordes limpios y escuadrados para apoyar siempre en los mismos topes.
Imprimir en varios pasos: colores, capas y orden de trabajo
En tipografía cada color exige una forma y una pasada propias. El pliego vuelve a la máquina tantas veces como colores tenga el trabajo, y en cada vuelta debe apoyarse exactamente en los mismos topes. Por eso el orden habitual empieza por los colores claros o de mayor superficie y deja para el final los oscuros y los detalles finos, que son los que peor disimulan una desviación.
Entre pasada y pasada hay que dejar secar. La tinta tipográfica no se evapora: penetra y oxida, y ese proceso tarda horas. Imprimir sobre una capa aún fresca provoca repintado, arrastres y una segunda tinta que no agarra.
Cuando dos colores deben tocarse sin dejar un filo blanco, se prevé un pequeño solape en la propia composición, mediante filetes o piezas ligeramente sobredimensionadas. Confiar en que el registro será perfecto en toda la tirada rara vez funciona.
Preparación de una tirada a dos tintas
- Componer y cerrar una forma independiente para cada color.
- Fijar topes y guías definitivos antes de la primera pasada.
- Imprimir el color de mayor superficie y dejar secar el pliego.
- Volver a colocar los mismos topes para la segunda forma.
- Comprobar el registro en varios pliegos repartidos por la tirada.
Distribuir la forma y cuidar los tipos
Terminada la tirada, la forma se limpia antes de desarmarla. La tinta seca sobre la cara de un tipo es mucho más difícil de retirar que la fresca, y con el tiempo rellena los contornos hasta cambiar el dibujo de la letra. Se usa un disolvente suave y un cepillo blando, siempre en la dirección de las líneas, evitando productos agresivos que atacan la aleación o dejan residuos entre los caracteres.
Distribuir es devolver cada pieza a su sitio: letras a sus cajetines, blancos a sus compartimentos, interlíneas y relleno a los estantes por medidas. Es un trabajo que da pereza y que, sin embargo, determina la comodidad de la siguiente composición. Una caja mal distribuida se paga en errores durante meses.
Por último, conviene guardar el material seco y sin apretar. Los tipos húmedos se oxidan, y los que se almacenan amontonados sufren en los perfiles finos. Revisar de vez en cuando las letras más usadas, apartar las que ya han perdido el filo y anotar qué caracteres escasean evita descubrirlo en mitad de un trabajo.
Después de cada tirada
- Limpiar la forma antes de que la tinta empiece a secar.
- Aflojar las cuñas por completo antes de retirar el relleno.
- Distribuir el mismo día, mientras el orden sigue en la memoria.
- Separar los tipos dañados en lugar de devolverlos a la caja.
- Anotar existencias escasas y desgaste observado.
